Físico

Tamaño (alto x ancho x profundidad):

29 x 34 x 16 ±0,5 mm / 1,34 x 1,11 x 0,63 ±0,02 pulgadas

Peso:

18 ±1 g / 0,63 ±0,04 oz

Par máximo de los terminales de tornillo:

0,4 Nm / 3,5 lbin

Sección transversal del conductor:

0,2 a 2,5 mm² / 24 a 14 AWG (férulas sólidas, trenzadas y de cordón)

Longitud pelada del conductor:

6 a 7 mm / 0,24 a 0,28 pulgadas

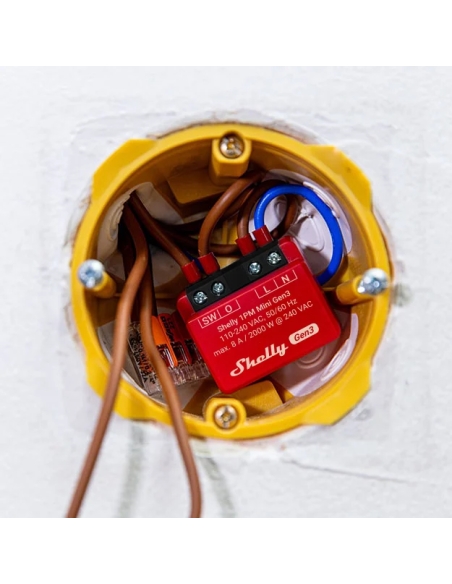

Montaje:

Caja de pared

Material de la carcasa:

Plástico

Color de la carcasa:

Rojo, C-3%; M-100%; Y-70%; K-12%

Color de los conectores:

Gris (Gris Ratón)

Ambiental

Temperatura ambiente de trabajo:

-20 °C a 40 °C / -5 °F a 105 °F

Humedad:

30 % a 70 % de humedad relativa

Altitud máxima:

2000 m / 6562 pies

Eléctrico

Fuente de alimentación:

110 - 240 VCA

Relé:

Contacto NA, 1 polo, contacto µ

Protección externa:

Característica de disparo B o C,
corriente nominal máxima de 10 A,
capacidad de interrupción mín. de 6 kA,
clase de limitación de energía 3

Clasificaciones de circuitos de salida

Tensión máxima de conmutación:

240 VCA

Corriente de conmutación máxima:

8 A/240 V CA

Medición de potencia:

Sí

Protección de voltaje / Corte:

Sí

Protección de corriente / Corte:

Sí

Máxima protección de potencia / Corte:

Sí

Sensores, medidores

Sensor de temperatura interna:

Sí

Radio
