Físico

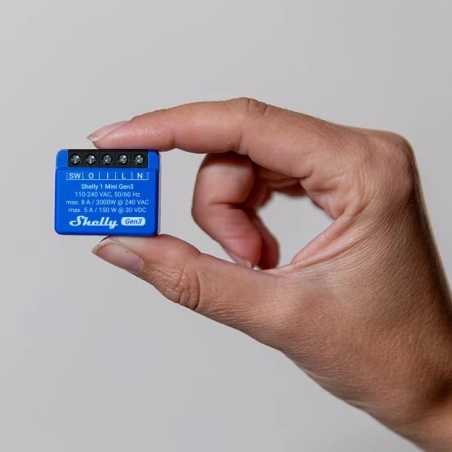

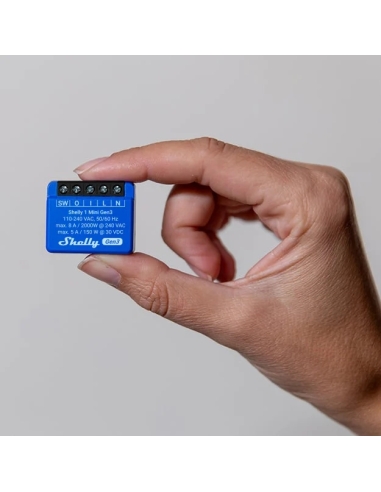

Tamaño (alto x ancho x profundidad):

29 x 34 x 16 ±0,5 mm / 1,34 x 1,11 x 0,63 ±0,02 pulgadas

Peso:

19 ±1 g / 0,65 ±0,04 oz

Par máximo de los terminales de tornillo:

0,4 Nm / 3,5 lb/pulg.

Sección transversal del conductor:

0,2 a 2,5 mm² / 24 a 14 AWG (férulas sólidas, trenzadas y de cordón)

Longitud pelada del conductor:

6 a 7 mm / 0,24 a 0,28 pulgadas

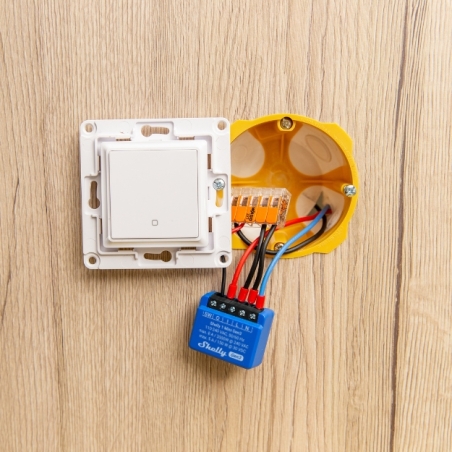

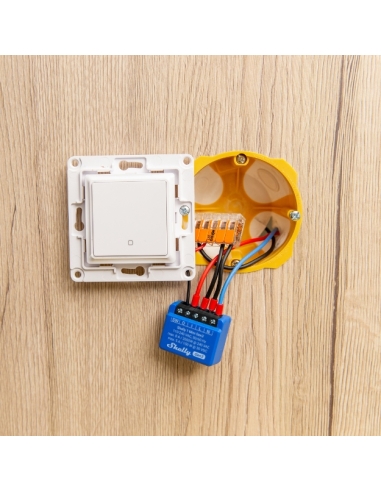

Montaje:

Caja de pared

Material de la carcasa:

Plástico

Color de la carcasa:

Azul, C-95%; M-53%; Y-0%; K-0%

Color de los conectores:

Gris (Gris Ratón)

Ambiental

Temperatura ambiente de trabajo:

-20 °C a 40 °C / -5 °F a 105 °F

Humedad:

30 % a 70 % de humedad relativa

Altitud máxima:

2000 m / 6562 pies

Eléctrico

Fuente de alimentación:

110 - 240 VCA

Relé:

Seco, contacto NA, 1 polo, contacto µ

Consumo de energía:

< 1,2 W

Protección externa:

Característica de disparo B o C,
corriente nominal máxima de 10 A,
capacidad de interrupción mínima. de 6 kA,
clase de limitación de energía 3

Clasificaciones de circuitos de salida.

Tensión máxima de conmutación:

• 240 VCA

• 30 VCC

Corriente de conmutación máxima:

• 8 A/240 VCA

• 5 A/30 VCC

Potencia máxima de salida:

• 2000 W/240 VCA

• 150 W/30 VCC

Protección de voltaje/Corte:

No

Protección de corriente/Corte:

No

Máxima protección de potencia / Corte:

No

Sensores, medidores

Sensor de temperatura interna:

Si

Radio
