Características principales

• Factor de forma compacta

• Medición monofásica de dos canales

• Conexión del transformador de corriente

• Relé de contacto seco para control de contactores

• Reloj de tiempo real

• Los registros de datos se almacenan en el dispositivo durante hasta 10 días de registros de datos de minutos.

Casos de uso

• Monitoreo del consumo de energía: Monitoree el consumo de energía de los dispositivos conectados en tiempo real. Esta información puede ser valiosa para comprender los patrones de consumo energético y tomar decisiones informadas para reducirlo.

• Optimización de la eficiencia energética: identificar patrones de consumo de energía eléctrica y optimizar el uso de la electricidad.

• Comprobación del estado de los electrodomésticos: Realice un seguimiento del consumo de energía de cada electrodoméstico para evaluar su estado y rendimiento a lo largo del tiempo. Los picos o cambios repentinos en el consumo de energía pueden indicar problemas con el electrodoméstico.

• Gestión de costos: con el conocimiento del consumo de energía, puede estimar el costo de funcionamiento de dispositivos específicos y administrar sus gastos de electricidad de manera más efectiva.

• Modernización para ahorrar espacio: integre el dispositivo en cajas eléctricas de pared estándar, detrás de enchufes, interruptores de luz u otras ubicaciones con espacio limitado.

• Monitoreo remoto: Shelly EM Gen3 permite la publicación de datos en Shelly Cloud u otros sistemas de recopilación y almacenamiento de datos en la nube. Esto le permite monitorear el consumo de energía incluso fuera de casa.

• Monitoreo local: Al igual que el resto de la línea de dispositivos Shelly Wi-Fi, Shelly EM Gen3 permite monitoreo y automatización local. Acceda a los registros de consumo de energía almacenados directamente desde la interfaz del dispositivo. Automáticamente localmente con reglas basadas en el consumo de energía instantáneo o el consumo de energía durante un período determinado.

Aplicaciones principales

• Residencial

• MDU (Unidades de vivienda múltiples: apartamentos, condominios, hoteles, etc.)

• Comercio ligero (pequeños edificios de oficinas, pequeños comercios/restaurantes/gasolineras, etc.)

• Gobierno/municipal

• Universidad/colegio

• Agricultura

Esquemas internos simplificados

Conectividad

• Wi-Fi

• Bluetooth

Protocolos

• MQTT

• HTTP

• WebSocket

• RPC

Función de seguridad

• Detección y generación de informes de temperatura interna

Tipos de carga admitidos

• Resistivas (bombillas incandescentes, aparatos de calefacción)

• Capacitivos (controladores de iluminación LED, bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)

• Inductivos (transformadores, ventiladores, refrigeradores, aires acondicionados)

Interfaz de usuario

Entradas HInputs

• Un botón (Control)

  • Mantenga presionado durante 5 segundos para habilitar el punto de acceso del dispositivo y la conexión Bluetooth.

  • Mantenga presionado durante 10 segundos para restablecer el dispositivo de fábrica.

Salidas

• Indicación LED (monocolor)

  • AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
    1 segundo ON/ 1 segundoOFF

  • Wi-Fi habilitado, pero no conectado a una red Wi-Fi:
    1 segundo ON/ 3 segundosOFF

  • Conectado a una red Wi-Fi:
    ConstantementeON

  • La nube está habilitada, pero no conectada:
    1 segundo ON/ 5 segundosOFF

  • Conectado a Shelly Cloud:
    ConstantementeON

  • OTA (actualización por aire):
    ½ seg ON/ ½ segundoOFF

  • Botón presionado y mantenido durante 5 segundos:
    ½ segundo ON/ ½ segundoOFF

  • Pulsaciones de botón y mantenidas durante 10 segundos:
    ¼ de segundo ON/ ¼ de segundoOFF

La lista anterior comienza con el estado inicial del dispositivo y la prioridad más baja. Cada estado siguiente cancela el anterior.

Presupuesto

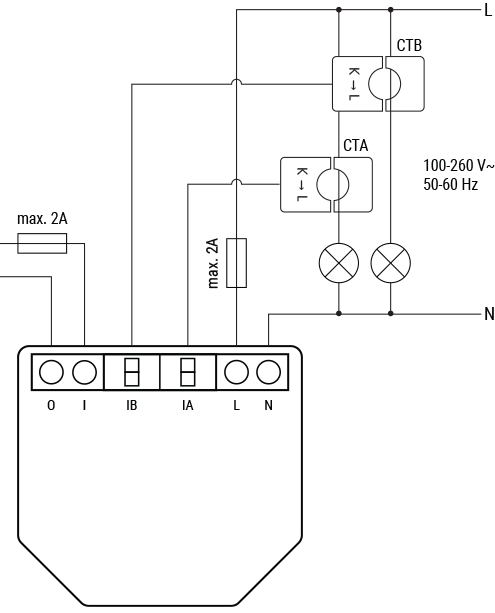

Diagramas de cableado básicos
